电脑主板跳线插法 装机接线详细图解教程

电脑装机员小李整理编辑2020-10-07【硬件】

组装一台电脑,主板上的跳线接线是最让小白装机用户头疼的事情,接错了轻则启动不了,重则烧毁硬件,但其实具体跳线插法,在机箱连接的跳线接口上以及主板跳线插座上都有详细标注,我们只需要在主板上找到对应插座,插上去就好了。那么机箱上的跳线接在主板那些位置?下面电脑故障网分享一下台式电脑主板接线示意图解教程,不同品牌的跳线基本插法都差不多,包括华硕、七彩虹、昂达、梅捷、映泰、影驰、技嘉、微星、华擎等主板品牌都均可以参考本文的跳线插法图解教程。

台式机主板装机接线详细图解教程

1、机箱连接主板的跳线一般主要有USB 2.0、USB 3.0、前置音频接口(HD_AUDIO)以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线,这些跳线分别的含义如下。

RESET SW:机箱重启按键;注:主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

POWER SW:机箱开关机按键;注:主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW等。

Power LED:电源指示灯;注:主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED+和PLED-等。

HDD LED:硬盘指示灯;

USB 2.0:机箱前面的USB 2.0接口;

USB 3.0:机箱前面的USB 3.0接口;

HD_AUDIO:机箱前面的音频接口;

2、我们先来看一下POWER SW、RESET SW、POWER LED、HDD LED这四个主板跳线,在机箱连接的跳线接口上都有清晰的标注,如下图所示。

电脑主板跳线插法 装机接线详细图解教程1

注:由于我演示的这款机箱没有POWER_LED接口(电源提示灯),考虑到大多数的机箱均有POWER_LED接口,所以上图中增加了。

3、其实在主板上已经有标注这些跳线的接法了,按照主板上提示逐个插入即可。

4、考虑到大家更好的理解,制作了一张POWER SW、RESET SW、POWER LED、HDD LED的主板跳线安装示意图,我们找到主板跳线位置,分别对应插入就可以了,主板跳线接法图解如下图所示。

电脑主板跳线插法 装机接线详细图解教程2

主板跳线9针接法图解

注:电源指示灯(Power LED)和硬盘指示灯(HDD LED)必须区别正负极,电源开关(POWER SW)和重启键(RESET SW)可以不用区分正负极的,需要注意一下,如上图所示,蓝色线所指处为正极,而红色线所指处为负极。

5、找到机箱连接的USB 2.0跳线接口,并找到主板上的USB2.0插座对应插入即可,有防呆设计的,如果插反了是无法插进去的。

电脑主板跳线插法 装机接线详细图解教程3

6、如果机箱前置支持USB3.0,那么我们将机箱连接的USB3.0跳线找到,如下图所示。

电脑主板跳线插法 装机接线详细图解教程4

7、找一下主板上的USB3.0插座,直接插进入就OK,也不用担心方向反的问题,反了也无法插入的。

电脑主板跳线插法 装机接线详细图解教程5

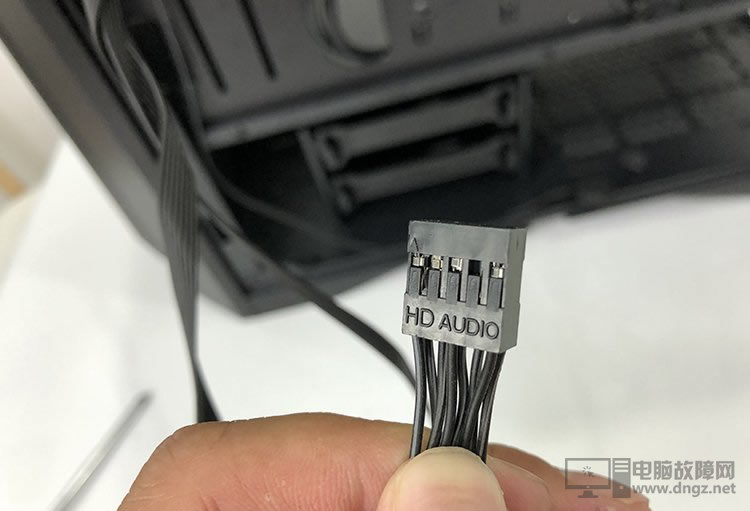

8、机箱前置音频接口,找到主板上的音频接口插座直接插入。此外接口有点类似USB2.0,但是两者防呆设计不同,不能互接。

电脑主板跳线插法 装机接线详细图解教程6

9、主板一般会标注“HD AUDIO”或者“AAFP”之类的,就是前置音频插座,插上去之后,你机箱前面面板的音频接口才能够正常使用,不过做系统之后需要设置一下打开前置音频。

电脑主板跳线插法 装机接线详细图解教程7

以上就是电脑故障网分享的台式电脑主板接线示意图解教程,最难的地方就是9针主板跳线接法,对于机箱上的跳线不知道接到主板哪里位置的朋友,不妨参考以上的主板跳线图解教程进行安装,不管您的主板是华擎、技嘉、华硕还是微星等品牌,都可以参考的,跳线接法基本相同的,但可能还是有些细微的区别,这就得自己在安装过程中自己把握了。
